Charge électronique CC programmable série EL / Charge CC électronique programmable

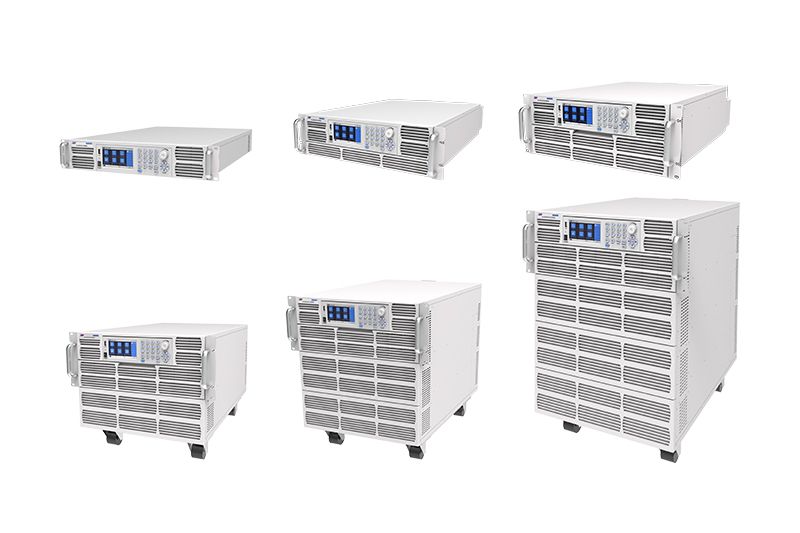

Charge électronique CC programmable à haute densité

• Tension: 200V/600V/1200V
• Puissance: 600W-73.5kW

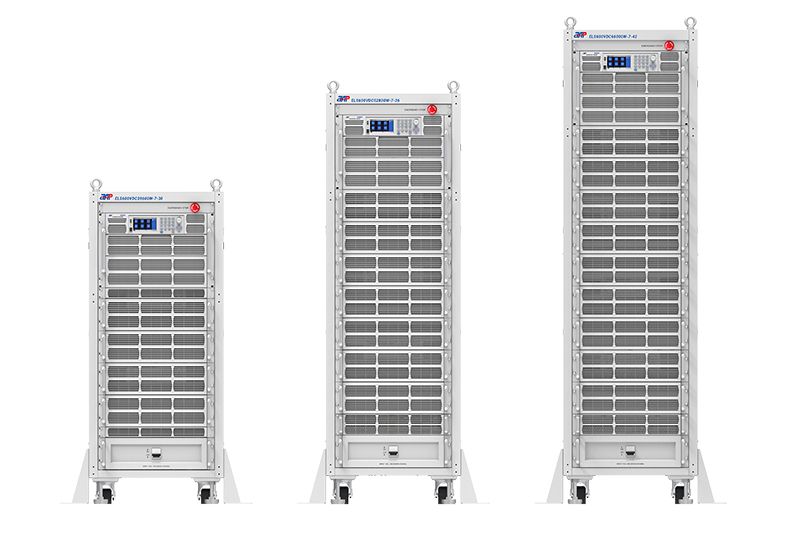

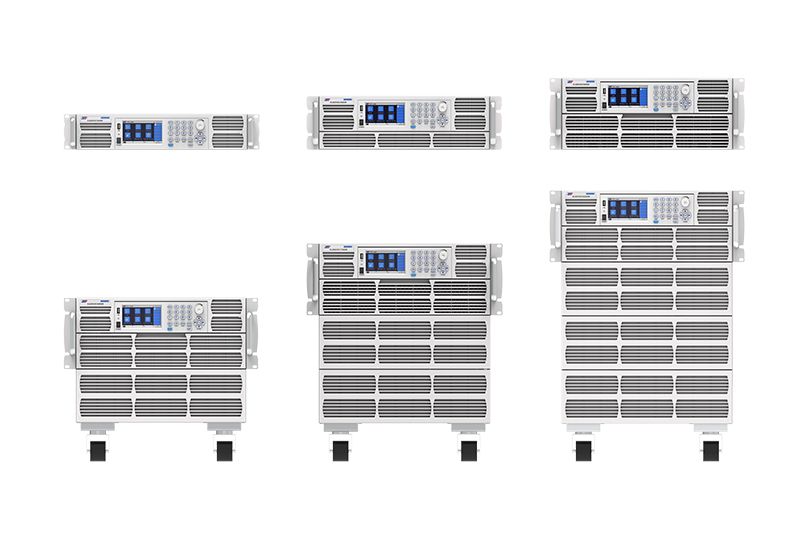

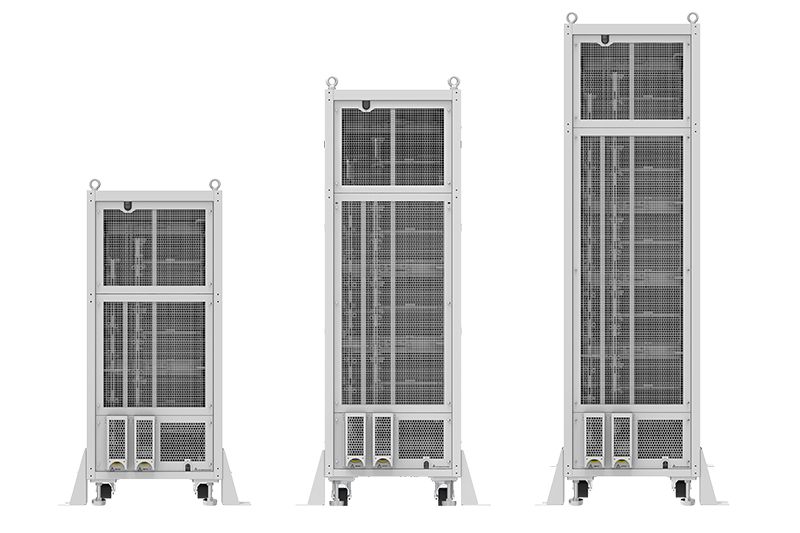

• Taille: 2U, 3U, 4U, 7U, 10U, 13U, 30U, 36U, 42U
• Interface: LAN, USB, RS-232 et RS-485, optionnel GPIB et CAN

• Spécifications
• Exemple d'application
• Téléchargement relatif

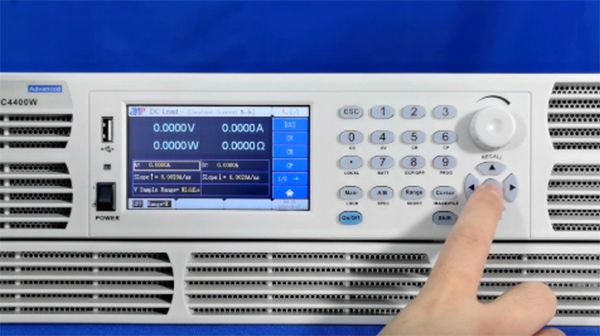

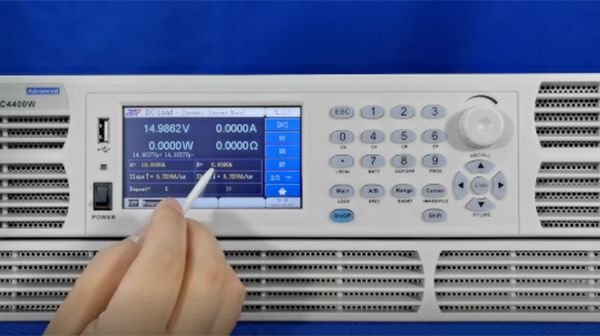

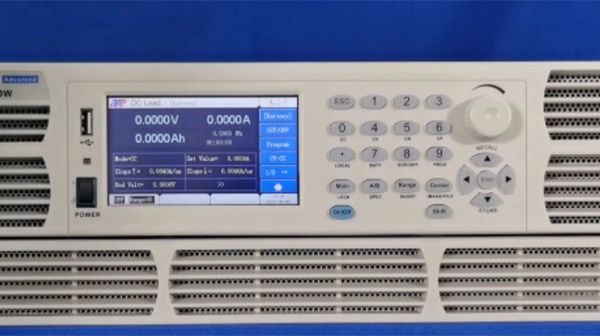

• Vidéo du produit

Demander un devis

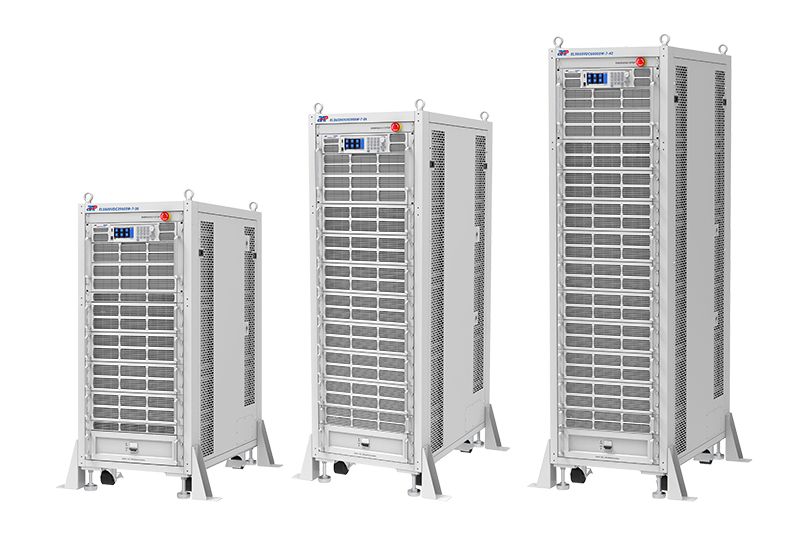

Les charges électroniques CC programmables de série EL se caractérisent par une large gamme de courant et de tension, ainsi qu’un faible bruit acoustique. Les plages de tension sont de 200V/600V/1200V (pour différents modèles), la puissance d'une seule unité peut atteindre jusqu’à 27,9kW. La connexion multi-unités est prise en charge par connexion parallèle maître/esclave, avec une puissance pouvant atteindre 558 kW. Cette charge CC électronique programmable offre une haute densité de puissance, jusqu'à 8,1 kW pour une taille de 4U. Elle intègre des protections complètes et présente une durabilité remarquable.

• Panneau frontal basculant et écran tactile couleur, pour un affichage précis et une utilisation pratique
• 4 modes de fonctionnement simples: CV/CC/CR/CP ; 3 modes de fonctionnement complexes: CV+CC/CV+CR/CR+CC
• Vitesse de balayage du courant et vitesse de la boucle CV réglables
• Mesure de tension et de courant de haute précision
• Test automatique OCP/OPP
• Mode dynamique CC/CR jusqu'à 50kHz
• Taux d'échantillonnage de la tension et du courant jusqu'à 500 kHz
• Fonction de temporisation et fonction de test de décharge de la batterie
• Fonction de simulation de court-circuit de charge
• Mode automatique, opération à touche unique fiable pour les tests complexes
• Système de balayage de fréquence dynamique, pour simuler différentes charges dans différentes situations
• Interface de contrôle analogique externe
• Fonctions de surveillance V/I
• Haute performance et protections complètes, y compris OVP, OCP, OPP, OTP, alarme inverse, etc.
• Connexion parallèle avec mode maître/esclave, jusqu'à 20 unités peuvent être connectées en parallèle au maximum
• Interface USB en configuration standard, supportant parfaitement l'import/export de données
• Système de contrôle intelligent du ventilateur, ce qui est silencieux et écologique
• Plusieurs versions pour les besoins spécifiques de différents clients.

Moteur industriel ;
Source d'alimentation du serveur ;
Onduleur haute tension ;
Pôle de charge CC ;
Pièces électroniques ;
Chargeur de voiture ;
Bloc de batteries.

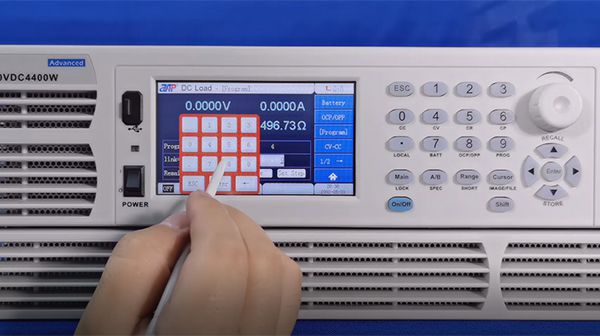

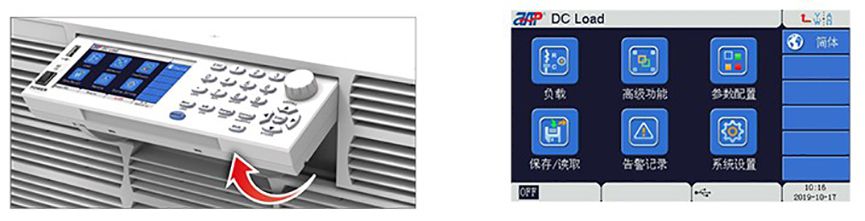

• Panneau frontal rabattable et écran tactile couleur
  • Les charges électroniques CC programmables de série EL disposent d'un panneau frontal rabattable et d'un grand écran tactile couleur (à l'exception de certains modèles) avec une interface utilisateur graphique, ce qui permet une utilisation aisée et un affichage net, précis et en temps réel.

• 7 modes de fonctionnement
  4 modes de fonctionnement basiques: CV/CC/CR/CP et 3 modes de fonctionnement complexes: CV+CC/CV+CR/CR+CC, répondant aux exigences spécifiques de différents tests.

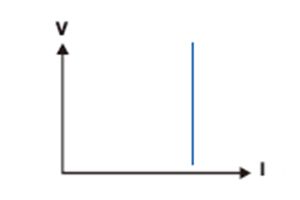

  Mode CC (courant constant):
  1. Test de régulation de charge;
  2. Test du temps de charge/décharge et de la durée de vie de la batterie;
  3. Test des piles à combustible;
  4. Test du courant de charge du moteur en courant continu;

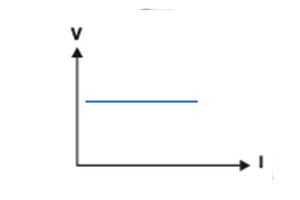

  Mode CV (Tension constante):
  1. Test du pôle de charge;
  2. Essai de limitation du courant de retour;
  3. Essai de la pile à combustible;
  4. Essai de source de courant.

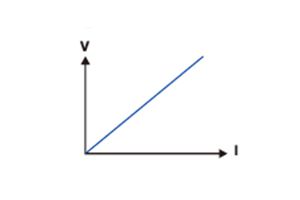

  Mode CR (Résistance constante):
  1. Test de démarrage progressif du système d'alimentation des télécommunications;
  2. Test du pilote de LED;
  3. Simulation des conditions de charge du système de climatisation du véhicule.

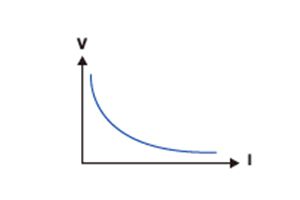

  Mode CP (Puissance constante):
  1. Test d'alimentation à puissance constant;
  2. Tests de la capacité et de la durée de vie de la batterie.
  Modes complexes:

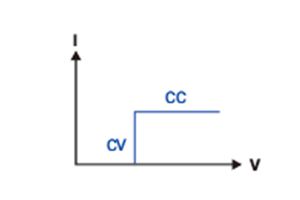

  Mode CV+CC: Simulation de charge pour batterie, pôle de charge, chargeur de voiture, etc.

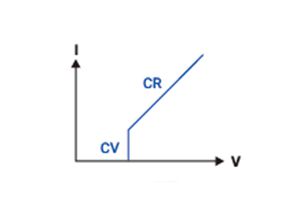

  Mode CV+CR: Test des caractéristiques des LED.

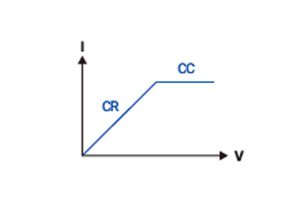

  Mode CR+CC: Test de démarrage de la source d'alimentation.

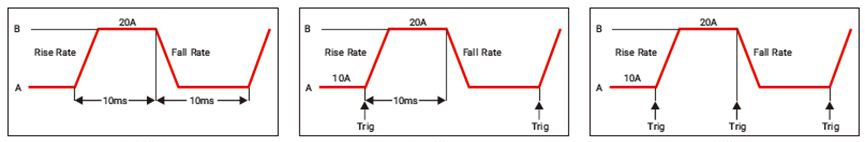

• • Modes de charge dynamiques, fréquence de commutation jusqu'à 50kHz
  • Une commutation haute fréquence entre diverses valeurs sous le même régime de fonctionnement. Les modes dynamiques CC, CV, CR, CP sont pris en charge, avec une fréquence de commutation pouvant aller jusqu'à 50 kHz pour les modes dynamiques CC/CR. La fonction de charge dynamique est idéale pour les tests transitoires de l'alimentation, les tests de protection des batteries, la charge pulsée des batteries, etc. Nous proposons 3 modes de charge dynamique, notamment le continu, l’impulsion et le basculement.

• Des versions différentes pour des exigences distinctes
